Serie 105

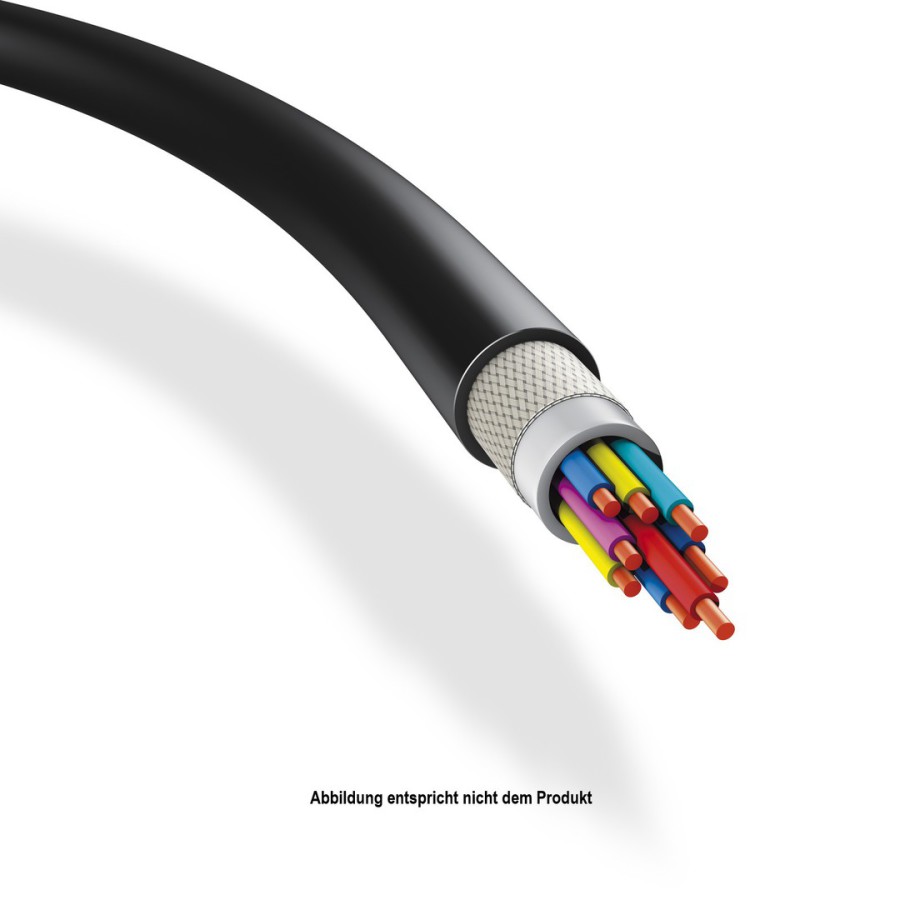

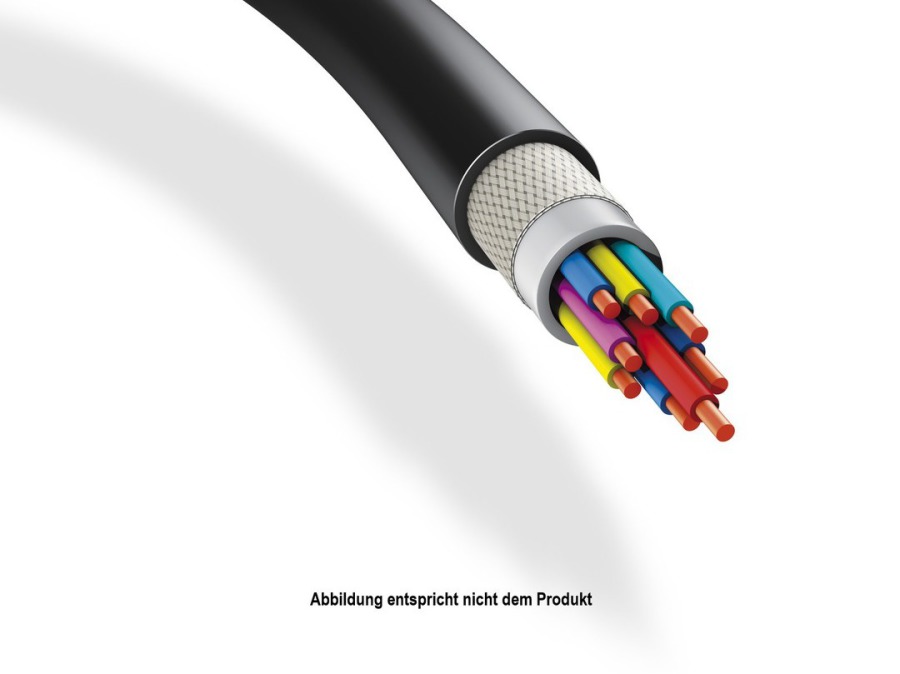

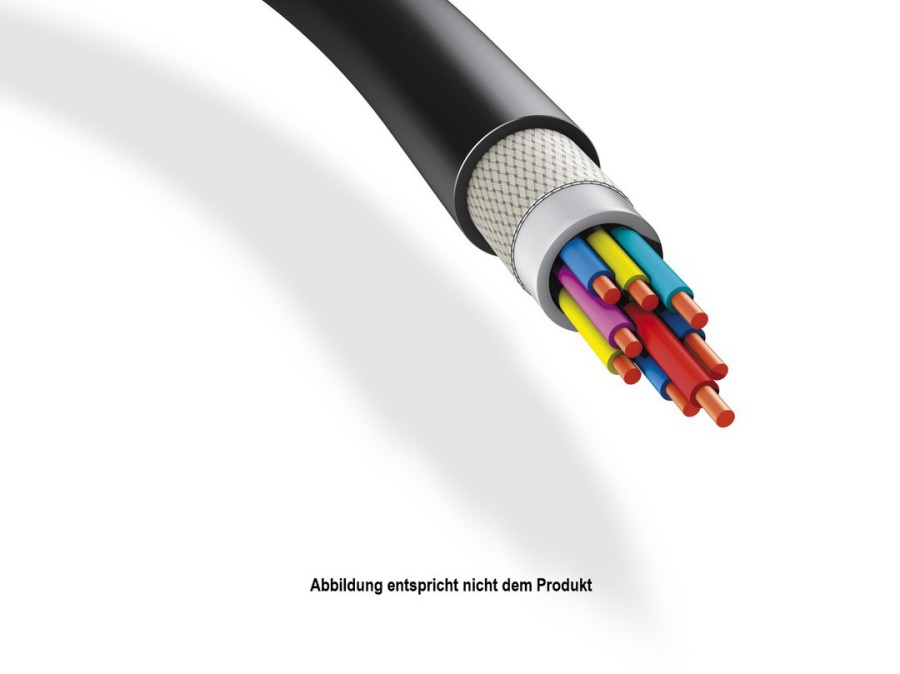

P-PUR - Steuerleitungen, geschirmt
AWG 20 - AWG 26
2-12adrig
Mantelfarbe: schwarz
ROHS Konform
Verwendung / Einsatzort
Mess-, Regel- und Steuerungstechnik
Signal- und Impulstechnik
Exporterzeugnisse für US in UL-Ausführung
Schneid-Klemmtechnik
Lieferprogramm
Lieferprogrammübersicht Serie 105 - P-PUR-UL-Steuerleitungen
01.05.01_Datenblatt_P-PUR_D-UL_AWG28 (0,[...]
PDF-Dokument [236.6 KB]
01.05.01_Datenblatt_P-PUR_D-UL_AWG28 (0,[...]
PDF-Dokument [236.6 KB]
Aufmachung
| Standardspulen: | 100m |
| Trommeln: | 500m |
|
Sonderaufmachungen: |
auf Anfrage 3000m, 5000m, 10.000m |
Technische Daten
| Innenleiter: |
Cu-Litze, blank, verdrillt, 18 x 0,10mm, AWG26/0,14mm² Cu-Litze, blank, verdrillt, 32 x 0,10mm, AWG24/0,22mm² Cu-Litze, blank, verdrillt, 19 x 0,15mm, AWG22/0,35mm² Cu-Litze, blank, verdrillt, 28 x 0,15mm, AWG20/0,56mm² |
|
Aderisolation: |
TPE ( 12Y thermoplastische Mischung / Farbfolge DIN 47100 ) |
| Schirm: | Cu-Wendelschirm, verzinnt, Bedeckung 85% |
| Kabelmantel: | PUR ( 11Y ) / UL-AWM758 |
| Mantelfarbe: | Schwarz RAL9005 |
| Betriebsspannung: | 300V |
| Prüfspannung: | 2000V |
| Isolationswiderstand: | min. 1MOhm |
| Temperatur: |
ruhend: -50°C bis + 80°C bewegt: -40°C bis + 80°C |
| Biegeradius: | max. 15 x Außendurchmesser |
