Serie 116

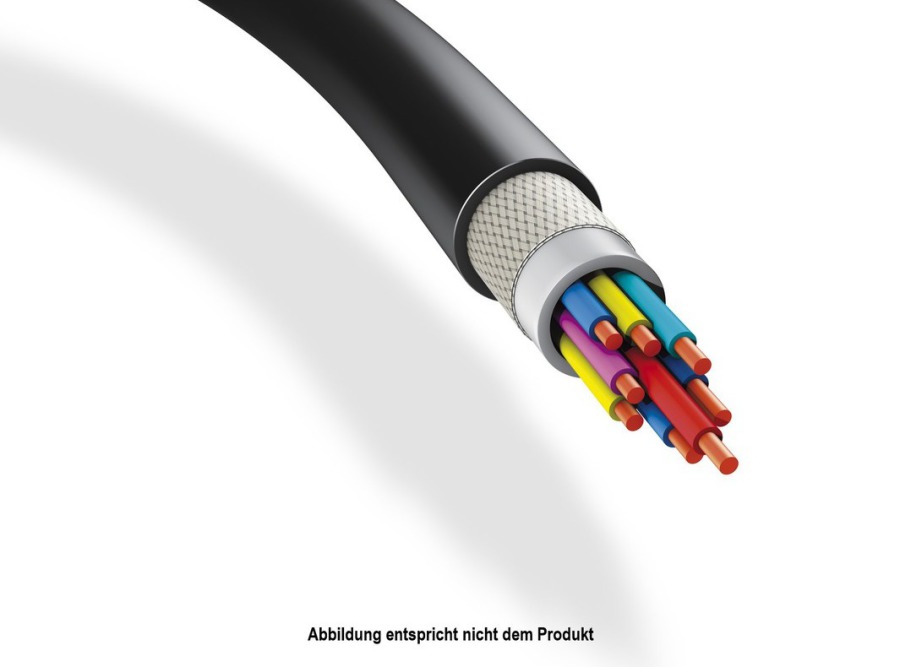

PVC Miniaturdraht / Miniaturkabel, geschirmt
AWG 28 - 33
1 - 6 adrig
Mantelfarbe: schwarz, braun, rot,
orange, gelb, grün, blau, lila, grau, weiß
Verwendung / Einsatzort
Sensortechnik / Zuleitung für Miniatursensoren
DMS-Zuleitungen mit engsten Platzverhältnissen
Maschinen- und Automobilbau
Automatisierungs- und Messtechnik
Überall dort wo engste Platzverhältnisse bestehen
Magnetkopfsysteme für die Audio- und Viedeotechnik
Lieferprogramm
Lieferprogrammübersicht Serie 116 - Kabel, PVC+UL, geschirmt
01.16.01_Miniatur_mehrpolig, AG_PVC+UL_0[...]
PDF-Dokument [394.0 KB]
01.16.01_Miniatur_mehrpolig, AG_PVC+UL_0[...]
PDF-Dokument [394.0 KB]
Aufmachung
| Standardspulen: | 305 / 610 / 915 / 1220m |
|
Sonderaufmachungen: |
auf Anfrage |
Technische Daten
| Aderquerschnitt: | AWG28 bis AWG33 |
|
Leiteraufbau: |
CU-Lite, versilbert (Ag) nach MIL-W-16878/4+11 / PTFE-Mantel |
| Abschirmung | CU-Drähte, versilbert (Ag) nach MIL-W-16878/4+11 / 90% Bedeckung |
| Außenmantel: | FEP, Farbe weiß, schwarz oder nach Wahl |
| Temperatur: | -200°C bis +200°C, kurzzeitig |
| Betriebsspannung: | 600V bei 200°C |
| Prüfspannung: | 3400V |
| Strombelastbarkeit: | von 0,5A bis 30A in Abhängigkeit vom Litzen-Ø und Isolierung (25°C) |

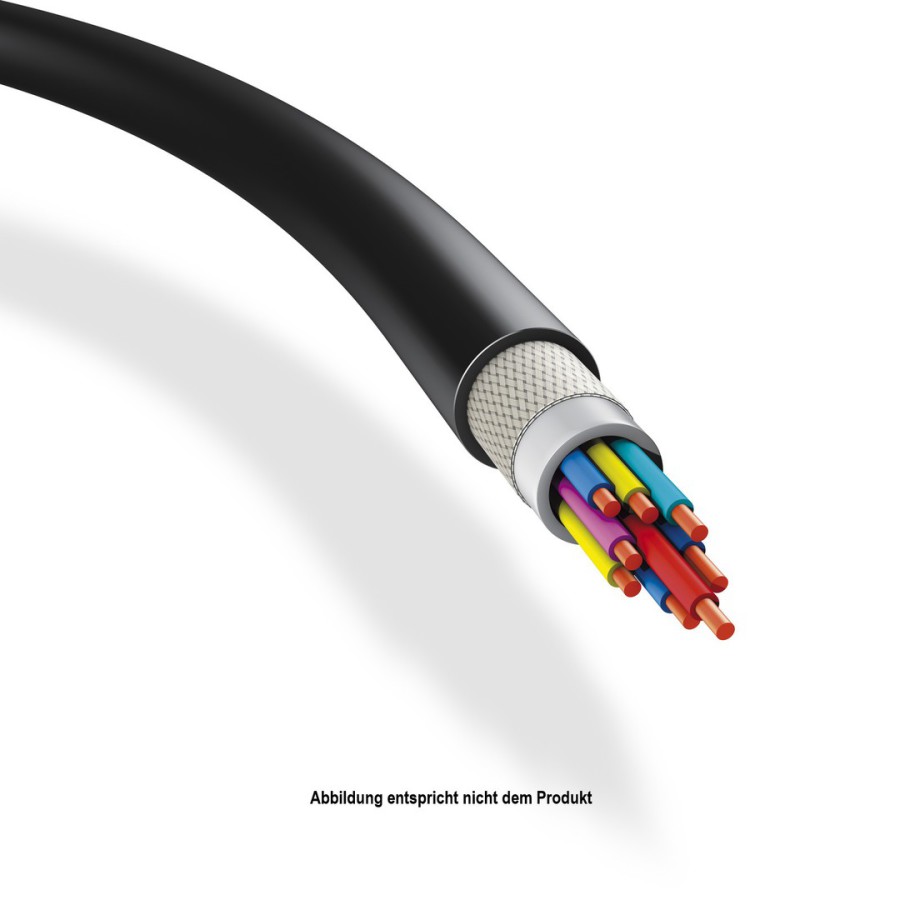

Ähnliche Produkte

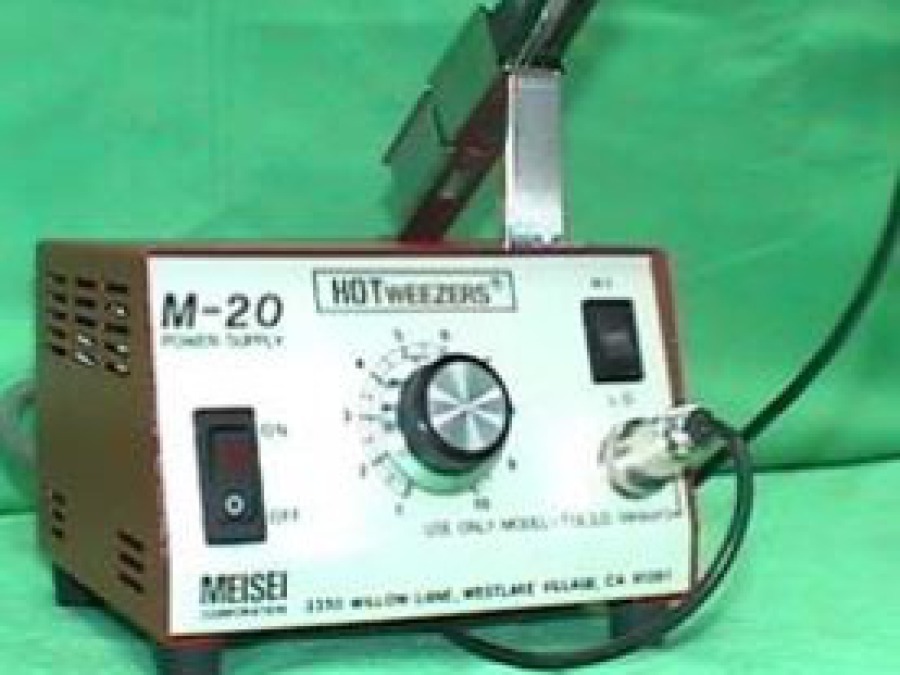

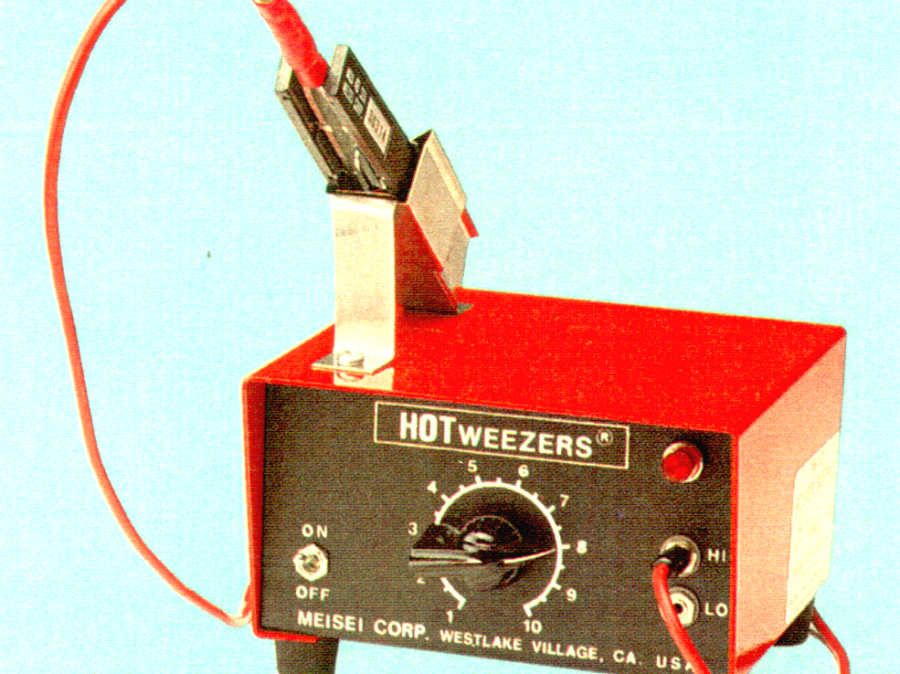

Werkzeuge
