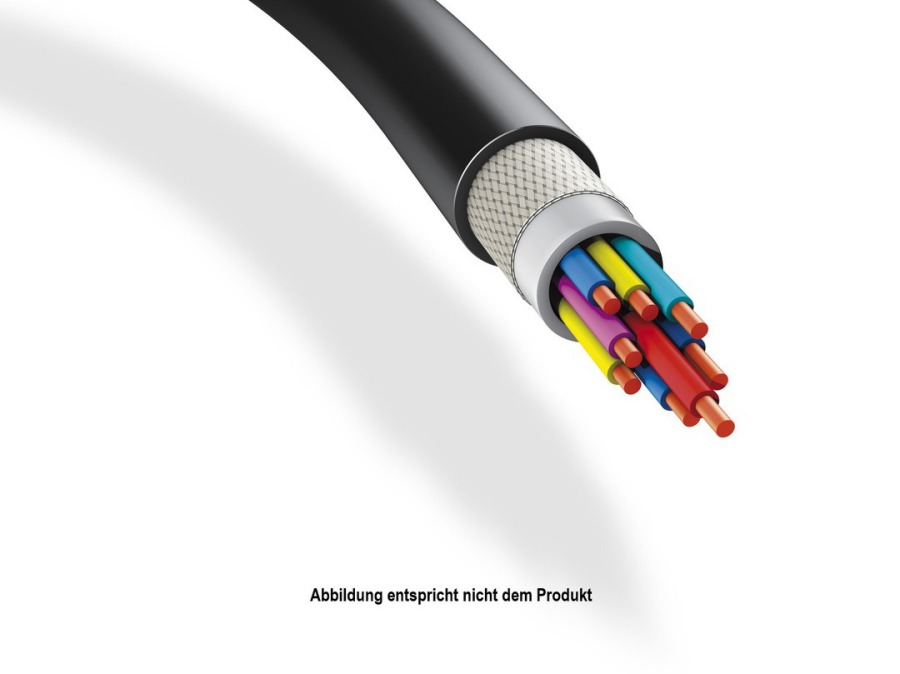

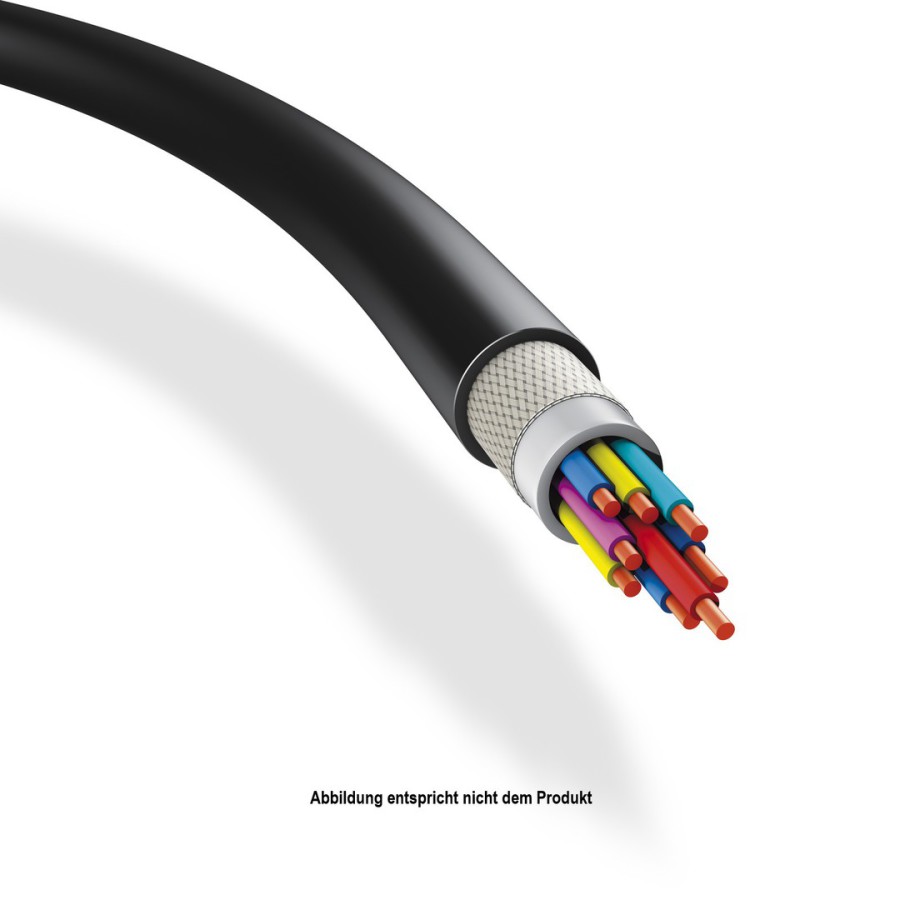

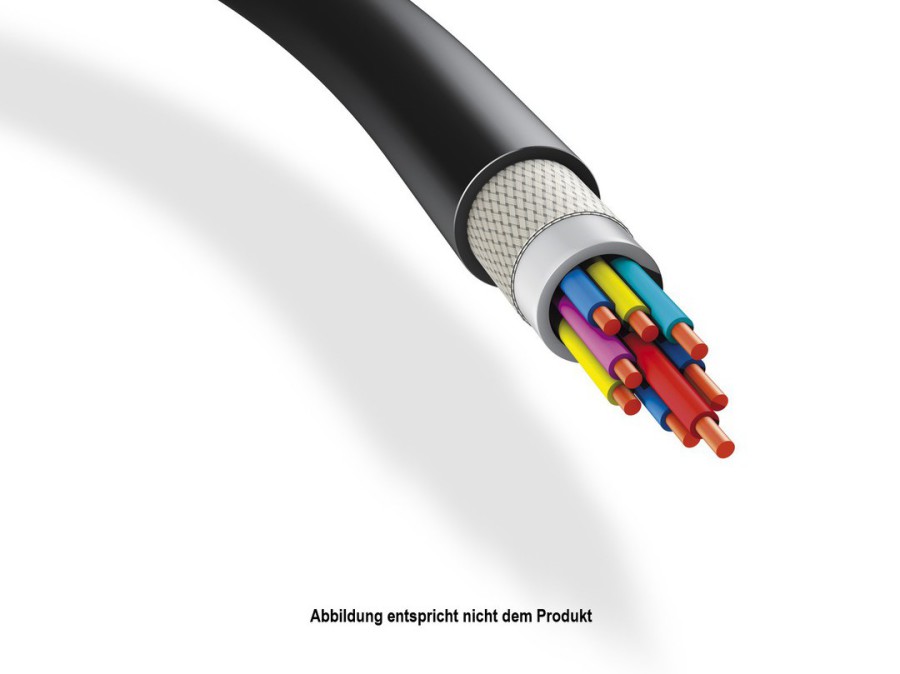

Serie 119
PVC Miniatur-Steuerleitung, hochflexibel, geschirmt
AWG 28 - AWG 30
2 - 16 adrig
Mantelfarbe: schwarz
Verwendung / Einsatzort
Überall dort, wo hohe Flexibilität, eine gute Abschirmung sowie ein geringer Aussen- Ø notwendig sind.
In der Sensor- und Medizintechnik, Kleingerätebau, Alarm- und Meldesysteme, Prüftechnik
Die Kabel sind UL-approbiert gemäß Style 2936 und sind flammwidrig nach UL-VW1
Sensortechnik / Zuleitung für Miniatursensoren
DMS-Zuleitungen mit engsten Platzverhältnissen
Maschinen- und Automobilbau
Automatisierungs- und Messtechnik
Magnetkopfsysteme für die Audio- und Viedeotechnik
Lieferprogramm
01.19.01_Datenblatt_LifYDY_ 0,08 mm2_UL-[...]
PDF-Dokument [225.7 KB]
Aufmachung
| Standardspulen: | 100m |
| Trommeln: | 250m |
|
Sonderaufmachungen: |
auf Anfrage |
Technische Daten
| Aderquerschnitt: |
AWG28 |
|
Leiteraufbau: |
feinstdrähtige Cu-Litze, blank, 40 x 0,05 mm |
| Aderisolation: | SR-PVC 80 °C, Farbfolge nach DN 47100 |
| Abschirmung | Drahtumschirmung aus Kupfer-Runddraht, blank |
| Außenmantel: | PVC Class 43 |
| Mantelfarbe: | Schwarz-Seidenmatt |
| Temperatur: | -20°C bis + 80°C: |
| Betriebsspannung: |
AWG 28 (0,08mm2) = 1000 V / 50Hz |
| Prüfspannung: | 1000 V / 50 Hz eff. |
| Isolationswiderstand: | min. 20MOhm x km bei 20°C |
| Leiterwiderstand: | 0,08mm² = 200 MOhm x km |
| Temperaturbereich: |
Ruhezustand: -30°C bis +80°C Bewegungszustand: -10°C bis +80°C |
| Biegeradius: | max. 10x Außendurchmesser |
